Quasar 3
Quasar 3 è una variante di Quasar 2
Quasar 3 è una variante di Quasar 2 con maglia 62×66 mm e piatto portante 25×3 mm La recinzione modulare Quasar 3 è realizzata in grigliato elettrosaldato e composta da barre portanti verticali a sezione rettangolare e barre trasversali di collegamento a sezione tonda. La bordatura superiore ed inferiore, unita mediante saldatura a filo, garantisce un’elevata resistenza e una qualità duratura nel tempo. Quasar 3 può essere completata con cancelli a una o due ante, incernierati e scorrevoli.
Voce di capitolato
Recinzione Baldassar modello Quasar 3, Realizzata in grigliato elettrosaldato in acciaio UNI EN 10025 S235JR, maglia 62 x 66 mm, piatti portanti sez. 25 x 3 mm disposti verticalmente, collegamento orizzontale con tondo diam. 5 mm, con bordatura superiore ed inferiore in piatto d’acciaio sez. 25 x 4 mm, saldata a filo manualmente per aumentare la resistenza del prodotto. Completa di piantane realizzate in piatto d’acciaio sez. 60 x 7 mm con teste arrotondate e bulloni in acciaio inox M8 x 30, il tutto zincato a caldo a norme UNI EN ISO 1461.
materiale
Acciaio S 235 JR (UNI EN 10025:1995)
verniciatura
Verniciatura a polveri con resine poliestere per esterno su materiale zincato a caldo dopo la lavorazione.
rivestimento standard
Zincatura a caldo dopo la lavorazione UNI EN ISO 1461:2009
colori RAL disponibili
6005 |
6029 |
9010 |
9005 |
5010 |
1023 |
3002 |
7016 |
accessori e optional
- Bullone in acciaio inox a testa tonda M8 x 30 con dado antifurto
- Bullone in acciaio inox M8 x 30 con dado esagonale
- Staffe di compensazione, staffe di compensazione in tubo normali o a 45°
- 3° attacco da saldare o imbullonare
- Altre piantane
| pannello | piantana | da tassellare | da annegare | |||
|---|---|---|---|---|---|---|
| H2 altezza (mm) | L=1992 peso (kg/cad) | sezione (mm) | H3 altezza (mm) | peso (kg/cad) | H1 altezza (mm) | peso (kg/cad) |
| 930 | 20,10 | 60x7 | 1000 | 4,10 | 1180 | 4,20 |
| 1064 | 22,50 | 60x7 | 1130 | 4,50 | 1315 | 4,70 |
| 1200 | 25,10 | 60x7 | 1265 | 5,00 | 1450 | 5,20 |
| 1330 | 27,30 | 60x7 | 1395 | 5,50 | 1580 | 5,60 |
| 1460 | 29,70 | 60x7 | 1525 | 5,90 | 1710 | 6,10 |
| 1724 | 34,50 | 60x7 | 1790 | 6,90 | 1970 | 7,00 |
| 1990 | 39,50 | 60x7 | 2055 | 7,80 | 2250 | 8,10 |
6005 |
6029 |
9010 |
9005 |
5010 |

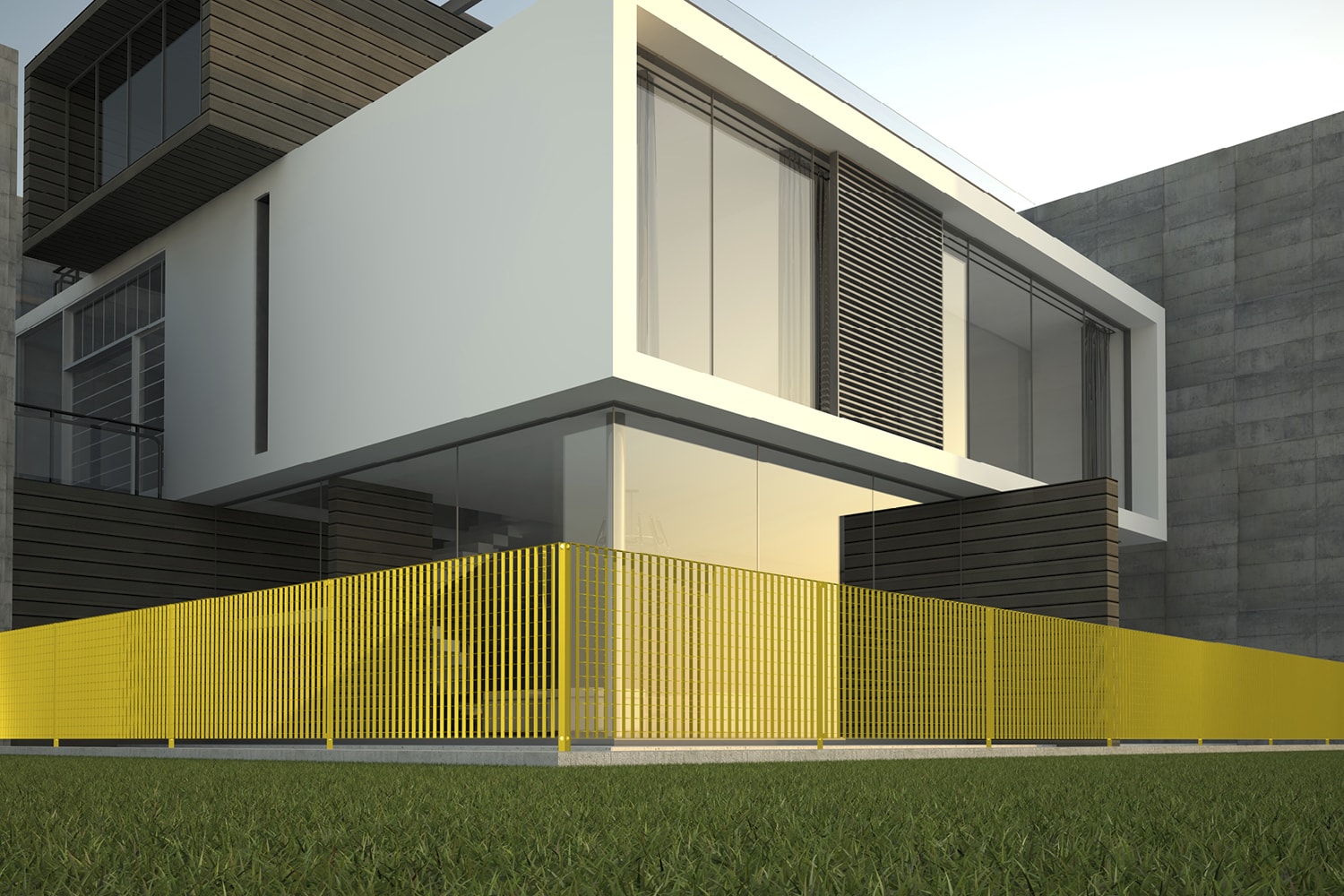

1023 |
3002 |
7016 |
bulloneria
bullone (optional)a testa tonda con dado antifurto
Bullone (optional) M8 x 30 a testa tonda con dado antifurto.
finitura: zincato/inox.
bullone (standard) con dado esagonale
Bullone (standard) M8 x 30 con dado esagonale.
finitura: zincato/inox.
staffe di compensazione
staffa di compensazione in tubo
Staffa di compensazione in tubo.
finitura: zincato.
staffa di compensazione con bullone e dado
Staffa di compensazione completa di bullone e dado per recinzioni.
finitura: zincato.
staffa di compensazione in tubo 45°
Staffa di compensazione in tubo a 45° completa di bullone e dado per recinzioni.
finitura: zincato.
terzi attacchi ed elementi di fissaggio
terzo attacco
Terzo attacco da imbullonare ai pannelli.
finitura: zincato.
terzo attacco grezzo
Terzo attacco grezzo da saldare ai pannelli recinzione superiori a 2000 mm
finitura: zincato.
piantane
piantana da tassellare
Piantana standard e terminale sezione 60 x 7 mm da tassellare.
materiale: Acciaio S 235 JR (UNI EN 10025:1995)
rivestimento: zincatura a caldo dopo la lavorazione.
verniciatura: a polveri con resine poliestere per esterno su materiale zincato.
piantana da tassellare angolare
Piantana standard angolare da tassellare sezione 60 x 60 x 6 mm.
materiale: Acciaio S 235 JR (UNI EN 10025:1995)
rivestimento: zincatura a caldo dopo la lavorazione.
verniciatura: a polveri con resine poliestere per esterno su materiale zincato.
piantana da annegare
Piantana standard sezione 60 x 7 mm da annegare.
Materiale: Acciaio S 235 JR (UNI EN 10025:1995)
Rivestimento: zincatura a caldo dopo la lavorazione.
Verniciatura: a polveri con resine poliestere per esterno su materiale zincato.
piantana da annegare angolare
Piantana standard angolare da annegare sezione 60 x 60 x 6 mm.
materiale: Acciaio S 235 JR (UNI EN 10025:1995)
rivestimento: zincatura a caldo dopo la lavorazione.
verniciatura: a polveri con resine poliestere per esterno su materiale zincato.
